Descrição
Os CCM´s BT WEG foram desenvolvidos para atender aos mais diversos segmentos de mercado, atendendo a requisitos de qualidade e performance comparáveis aos melhores produtos disponíveis no mercado internacional. Projetados com um alto índice de padronização, este produto permite facilidades de montagem, instalação, manutenção e ampliações futuras.
Os CCM’ s BT são certificados de acordo com a norma
NBR IEC 60439-1-TTA/PTTA e coordenação tipo 1 e 2, conforme IEC 60947, garantindo assim alta confiabilidade de operação e manutenção.
Aplicações

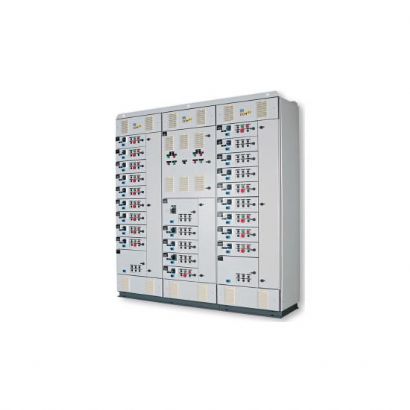

Os CCM’s BT – WEG tipo CCM-03 e CCM-03i são utilizados nos mais diversos segmentos de mercado, tais como:
Químico e petroquímico, siderurgia e metalurgia, papel e celulose, mineração e cimento, alimentos e bebidas, plástico e borracha, automobilístico, cerâmico, têxtil, refrigeração e outros segmentos.
Linhas CCMs
- Entradas e saídas de cabos inferiores
- Classe de tensão 690 V
- Frequência 50/60Hz
- Corrente nominal barramentos principais até 3150 A (outras sob consulta) e barramentos verticais 630 e 800 A
- Corrente de curta duração 50 e 80 kA (ensaiados no CEPEL)
- Temperatura ambiente 40ºC (outros sob consulta)
- Grau de proteção IP-42 (outros sob consulta)
- Espessuras de chapas:
– Estrutura: 12 MSG
– Porta frontal: 14 MSG
– Fechamento/blindagem: 14 ou 16 MSG
- Tratamento superficial de chapas e barramentos:
– Chapas externas: processo químico de fosfatização
– Barramentos: processo galvânico de estanhagem
– Partes internas, gavetas, blindagens: chapas zincada
- Acabamento das superfícies tratadas:
– Pintura epóxi pó cinza claro RAL 7032 para portas, laterais e teto
– Pintura epóxi pó cinza escura RAL 7022 para estrutura e rodapé
- Dimensões:
– Altura: 2300 mm
– Largura: 750 mm
– Profundidade: 600 mm
- Forma construtiva: 3b e 4b (opcional)
Vantagens de utilização do CCM Convencional
- Confiabilidade para a continuidade do processo;
- Segurança do operador na operação, supervisão e manutenção;
- Instalação em locais centralizados para facilidade de operação e manutenção;
- Versatilidade para comando e proteção de grande número de motores;
- Elevada compactação, possibilitando o máximo aproveitamento de espaço;
- Manutenção fácil e rápida, principalmente pela extração de gavetas e sua intercambiabilidade;
- Modularidade do sistema, permitindo fácil ampliação;
- Remanejamento das gavetas facilitando expansões ou alterações;
- Elevada segurança, pois permite a execução de manutenção e outros serviços em determinado equipamento sem desenergizar os demais.
Vantagens de utilização do CCM Inteligente
Além das vantagens descritas anteriormente, salientamos:
- Maior confiabilidade no sistema de proteção;
- Eliminação de vários componentes da gaveta como, por exemplo, contadores de hora e de manobra, relés térmico de sobrecarga convencional, transformadores de corrente, etc.;
- Redução da fiação de comando;
- Redução na cablagem de monitoração, supervisão e controle, pois utiliza par trançado;
- Monitoração, supervisão e controle remotamente via IHM, CLP ou PC;
- Montagem do Relé Inteligente em trilho DIN ou placa de montagem;
- Rearme do relé a distância reduzindo tempo de manutenção;
- Rapidez e precisão na identificação de defeitos;
- Automação dos registros e estatísticas de defeito por gaveta;
- Rede ProfiBus-DP normalizado mundialmente (não é rede proprietária) ou DeviceNet;
- Comunicação com outros CLP’s em rede de protocolo aberto.
