Motor Elétrico W22 Plus (Alto Rendimento)

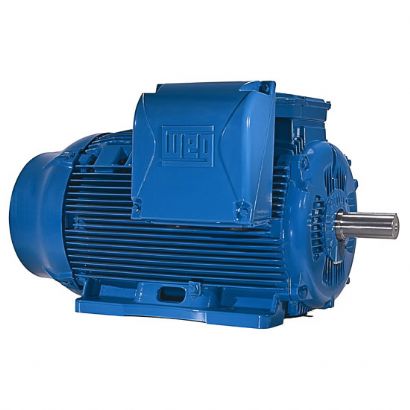

Imagem meramente ilustrativa

Eficiência e Confiabilidade para a Indústria Os motores W22 Plus são motores de alta eficiência e possuem nível de rendimento similar ao atual Alto Rendimento Plus excedendo os níveis de rendimento definidos na portaria 553 da lei de eficiência energética 10.295, que entrará em vigor a partir de janeiro de 2010. Excelente relação custo-benefício, redução do consumo de energia elétrica, baixos níveis […]

ENTRE EM CONTATO CONOSCO

SOBRE O PRODUTO

Eficiência e Confiabilidade para a Indústria

Os motores W22 Plus são motores de alta eficiência e possuem nível de rendimento similar ao atual Alto Rendimento Plus excedendo os níveis de rendimento definidos na portaria 553 da lei de eficiência energética 10.295, que entrará em vigor a partir de janeiro de 2010. Excelente relação custo-benefício, redução do consumo de energia elétrica, baixos níveis de ruído e vibração e fácil manutenção são algumas das características que definem esse novo produto. Um motor que surge antecipando conceitos sobre eficiência energética, desempenho e produtividade.

Saiba mais

Novo sistema de ventilação

  • O projeto do sistema de ventilação da linha W22 proporciona menores níveis de ruído e permite uma melhor distribuição do fluxo de ar sobre o motor, minimizando os pontos quentes na superfície, reduzindo a elevação de temperatura nos mancais, aumentando a confiabilidade e longevidade do motor;
Caixa de ligação
  • O aumento do volume interno da caixa de ligação facilita o acesso aos terminais de conexão, garantindo maior facilidade e segurança nas conexões elétricas durante a instalação e a manutenção do motor;
  • Versatilidade das formas construtivas – O novo sistema de conexão da caixa de ligação permite fácil alteração da forma construtiva do  motor, sem a necessidade de desmontagem do rotor, reduzindo o tempo de alteração e a quantidade de motores em estoque;
Exclusivo sistema de vedação dos mancais
  • Aumenta a vida útil do motor em ambientes adversos;
  • O grau de proteção IP55W é padrão. A vedação no eixo é WSeal®, composta por um anel de borracha com duplo lábio e uma calota metálica montada sobre esse anel, que aumenta a resistência do conjunto e reduz o desgaste;
Estrutura da carcaça
  • O novo projeto da carcaça reduz a dispersão do fluxo de ar e contribui para o aumento da troca térmica entre o motor e o ambiente;
  • Maior facilidade de manuseio e segurança durante a instalação através de dois olhais de içamento;
  • Facilidade no processo de medição da vibração, através de locais específicos para o posicionamento de sensores, inclusive na região traseira do motor;
  • Pés inteiriços, como parte integrante da carcaça, proporcionando uma maior capacidade de absorção de impacto e facilitando o alinhamento durante a instalação;
Sistema de isolamento WISE®
  • O sistema de isolamento WISE®, formado por fios, filmes isolantes, sistema de impregnação e cabos, aumenta a rigidez dielétrica dos enrolamentos do estator, permitindo que o motor possa ser acionado por inversor de frequência sem que picos de tensão danifiquem o seu isolamento;
Plano de Reciclagem

A WEG possui um plano de reciclagem que incentiva a substituição de motores velhos ou danificados por motores novos com rendimentos superiores. Tenha consciência da conservação de energia e REDUZA SEU CUSTO OPERACIONAL: Utilize motores mais eficientes.

Consulte-nos para saber mais a respeito.

Características
  • Rendimento Plus – em conformidade com a nova lei de eficiência energética, que entrará em vigor a partir de janeiro de 2010;
  • Grau de proteção: IP55W;
  • Potência: 30 a 600 cv;
  • Carcaças: 225S/M a 355M/L;
  • Polaridade: II, IV, VI e VIII polos;
  • Tensão: 220/380/440 V com 12 cabos;
  • Flexibilidade da posição da caixa de ligação (B3D, B3E e B3T);
  • Defletora em ferro fundido;
  • Grau de vibração A, de acordo com a NBR / IEC 34-14;
  • Sistema de vedação WSeal® (exclusivo WEG);
  • Sistema de isolação WISE® (WEG Insulation System Evolution) – Apto a operar com inversores de frequência;
  • Classe de isolamento “F” (ΔT 80 K);
  • Dois pontos de aterramento na carcaça;
  • Fator de serviço: 1,15;
  • Plano de pintura: 203A;
  • Cor: Azul RAL 5007 .
Opcionais
  • Frequência 50 Hz;
  • Outras tensões;
  • Outros planos de pintura;
  • Pintura interna tropicalizada;
  • Resistência de aquecimento;
  • Sensores de temperatura no bobinado ou mancal (Termostato, PT 100, termistores);
  • Categoria de conjugado “H”;
  • Grau de proteção: IP56, IP65, IP66, IP66W;
  • Prensa cabos;
  • Placa de Bornes;
  • Caixa de ligação adicional;
  • Classe de isolamento “H”;
  • Rolamento de rolos na tampa dianteira (IV, VI e VIII polos);
  • Ventilador de alumínio ou ferro fundido;
  • Ventilação forçada;
  • Chapéu;
  • Eixo em aço inox;
  • Dupla ponta de eixo;
  • Encoder;
  • Saída de graxa pela tampa;
  • Outros opcionais sob consulta.
