Aerogeradores

Por Luiza Castilhos Lopes



Os aerogeradores possuem controle passivo e ângulo de passo fixo (controle por estol) e rotação variável do rotor, com um gerador síncrono de ímãs permanentes e acoplado direto no rotor, sem a necessidade de um multiplicador de velocidade. Todas as funções dos aerogeradores são monitoradas e controladas por uma unidade de controle, baseada em microprocessadores instalados no painel de comando e controle da turbina.

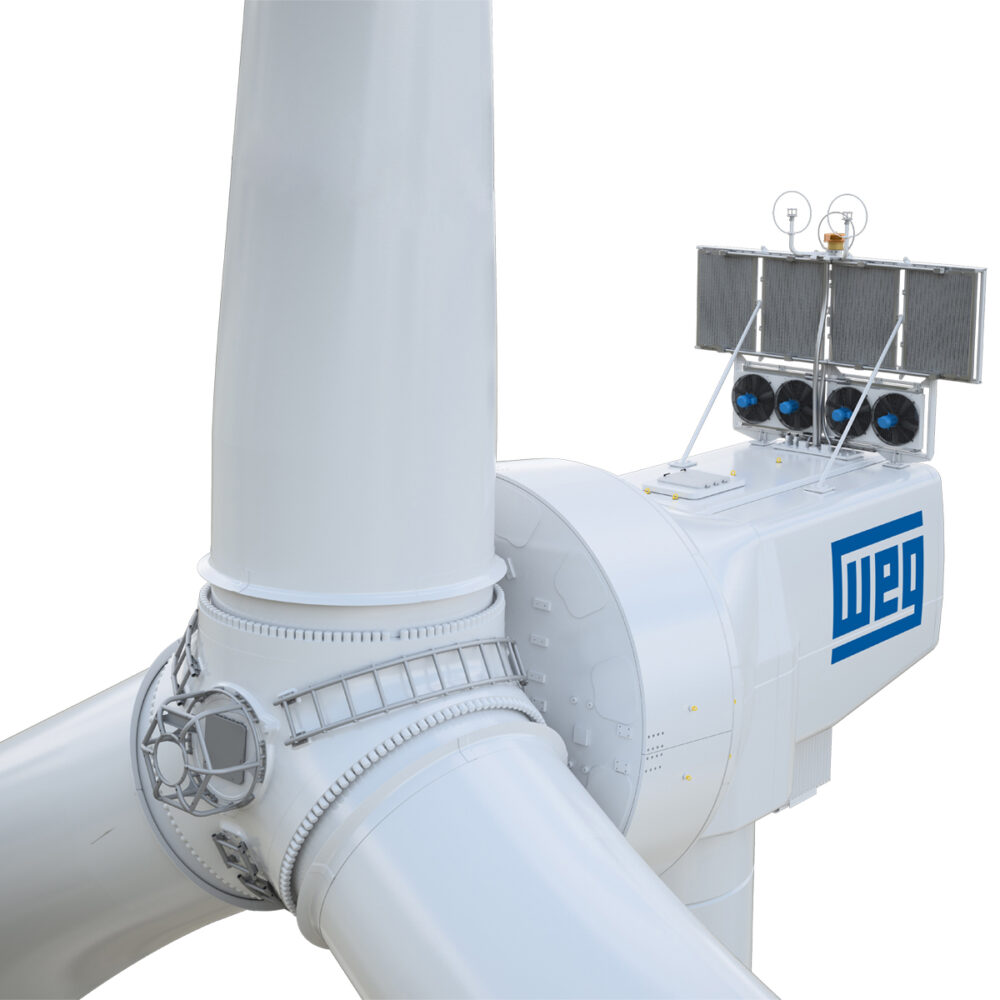

Detalhes do Aerogerador

1 – Cubo (hub) / Sistema de passo das pás (ângulo de pitch)

2 – Gerador síncrono de ímãs permanentes

3 – Painéis de controle

4 – Conversor de potência plena

5 – Sistema de resfriamento fechado com fluido térmico

6 – Transformador

7 – Base da nacele / Sistema de orientação ativo (ângulo de yaw)

Características Técnicas

  • Modelo: AGW 147/4.2
  • Potência nominal: 4.200 kW
  • Classe de vento (IEC): S (Vref = 9,0 m/s / Iref = 0,14 / Ve50 = 52,5 m/s)
  • Tensão de saída: 34,5 kV
  • Diâmetro do rotor: 147 m
  • Altura do cubo (hub): 125 m
  • Gerador síncrono de ímãs permanentes
  • Acoplamento mecânico: direto (sem caixa de engrenagem)
  • Conexão à rede: conversor de potência plena
  • Potência: 2.100 kW e 2.200 kW
  • Classe de vento (IEC): S (Vref = 9,0 m/s / Iref = 0,14 / Ve50 = 52,5 m/s)
  • Tensão de saída: 23 kV, 33 kV ou 34,5 kV
  • Diâmetro do rotor: 110 m
  • Altura do cubo (hub): 80 m, 95 m ou 120 m
  • Gerador síncrono de ímãs permanentes
  • Acoplamento mecânico: direto (sem caixa de engrenagem)
  • Conexão à rede: conversor de potência plena.
